振動篩除塵器吸塵罩的作用在于把逸散的粉塵收集起來,以便通過管道送到除塵設備加以凈化處理。設計吸塵罩時應遵循以下原則: 吸塵罩應盡可能包圍或靠近粉塵源,使粉塵源局限于較小的局部空間。用盡可能小的吸塵罩收集盡可能多的粉塵。 吸塵罩的吸氣氣流方向應盡可能與粉塵氣流運動方向一致。 吸走的粉塵氣流不允許通過操作人員的呼吸區。 吸塵罩應力求結構簡單、造價低,便于安裝和維護。 吸塵罩的配置應與生產工藝協調一致,不影 響工藝操作。
選礦廠振動篩除塵器吸塵罩設計的目的是用較小的吸風量來控制污染源。我們希望吸塵罩只抽吸含塵氣體,不希望含塵氣體外部的干凈空氣進入吸塵罩內。如果干凈空氣進入吸塵罩,增加了處理風量,并且還要加大風機的容量。 一般吸塵罩的外形和結構都比較簡單,但要要求,獲得好的效果,往往有 的難度。設 計者需掌握各方面的知識和經驗對各種影響因素綜合考慮。本文提供了兩種設計計算方法,設計時應正確選擇所使用的各種參數,并對結果進行分析和對比,選擇 合理的結果。在實際中應用，效果良好。

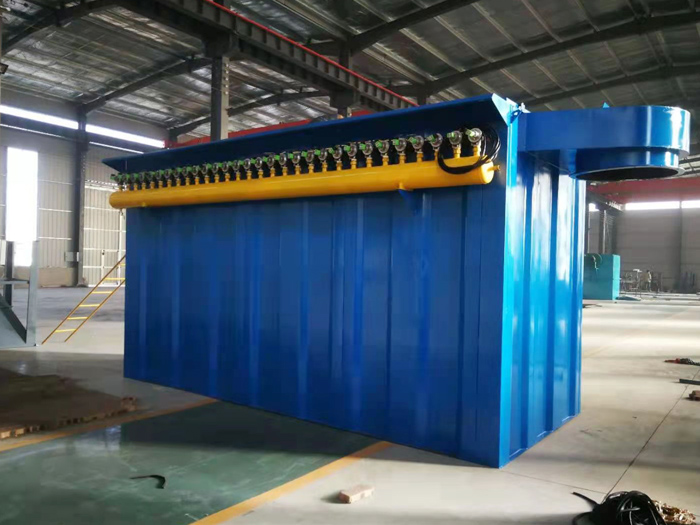

選煤廠振動篩除塵器采用外濾式,除塵器的濾袋利用彈簧漲圈與花板聯接,形成了干凈空氣與含塵氣體的分離。
在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥，通過噴吹管噴出壓縮空氣,使濾袋徑向變形抖落灰塵。
頂部設檢修門,用于檢修和換除塵布袋（除塵器的維、檢修、換袋工作僅需在機外可執行,不必進入除塵器內部。
布袋除塵器配置進風分配系統及濾袋固定框,有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦,有利于濾袋使用壽命的延長。
振動篩除塵器進風口配置進風口手動調節閥,它的關閉能確保除塵器單個倉室的 離線,實現了在除塵器正常工作狀態時對單個倉室的檢修維護。
