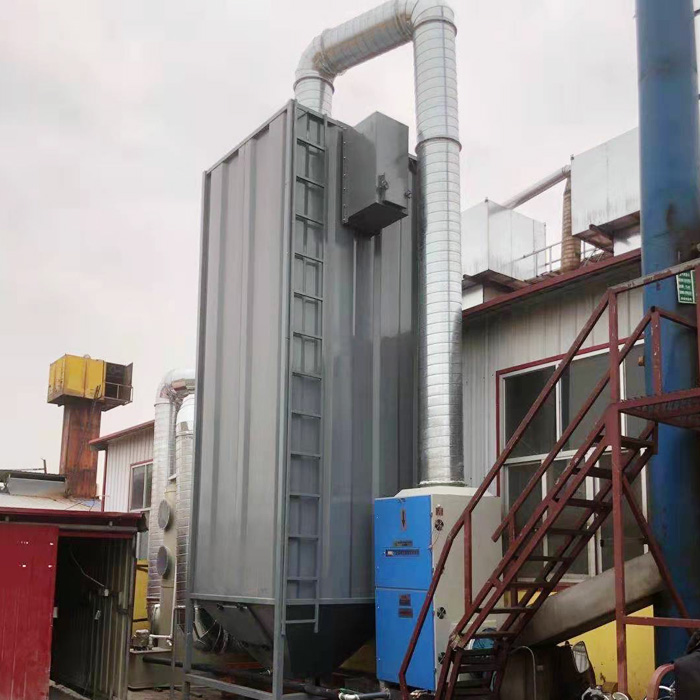

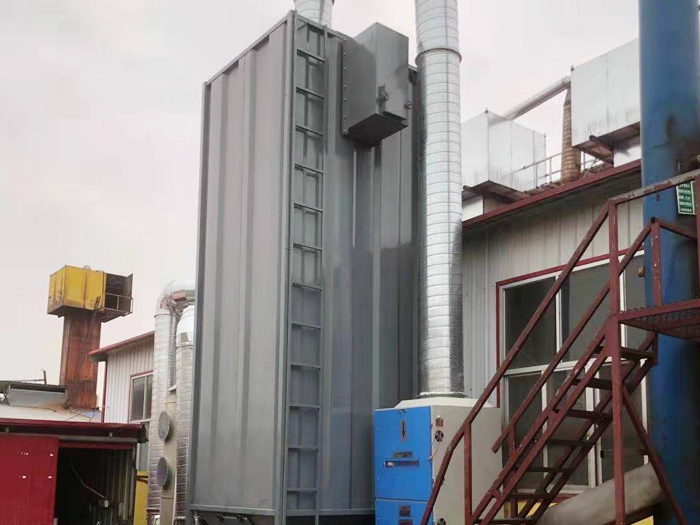

電捕焦油器是駿騰環保主打設備之一,電捕焦油器采用立式結構,內件沉淀極所采用結構形式類似蜂窩式。 其原理是在金屬導線與金屬管壁(沉淀極板)間施加高壓直流電,使陰陽極之間形成電暈區。當含焦油、粉塵、霧滴等雜質的氣體通過該電場時,吸附了負離子和電子雜質在電場庫倫力的作用下,移動到沉淀極后釋放出所帶電荷,并吸附于沉淀極上,當吸附于沉淀極上的雜質量增加到大于其附著力時,會自動向下流并從電捕焦油器底部排出,從而達到凈化氣體的目的。
電捕焦油器分為
蜂窩式電捕焦油器,管式電捕焦油器,廣泛用于煤氣凈化、炭素?zé)煔鈨艋?、石灰窯煙氣凈化、瀝青煙氣凈化等場合,以滿足后續工序要求及環保排放達標。
電捕焦油器由“本體系統”和“電氣系統”兩個部分組成。
(1)電氣系統由“控制柜”、“高壓靜電硅整流器”、“電暈極系統”三部分組成。
1、高壓電控柜:是電捕焦油器的控制中心,電源輸入、工作電壓調整和輸出、運行故障報警和自動切除,均由柜內元器件和面板上的旋鈕、按鈕完成,運行狀態由儀表和指示燈顯示。
2、高壓靜電硅整流器:將控制柜輸出的交流電壓經升壓和整流變?yōu)橹绷鞲邏汉筝斀o電暈極系統。
3、電暈系統:主要部分是電暈線,并由高壓瓷瓶、吊桿、上、下傘環及重錘等組成,該系統裝于除焦油塔體內。當電暈線接通高壓后,產生很強的高壓電場,周圍的氣體介質發生電離,產生電荷,使介質中的焦油、水霧、粉塵等混合物帶上負電。
(2)本體系統
除焦油的核心部件,其電暈極系統均勻地設置于該塔體各層內。當煙氣從進氣口送入塔體下部經配氣板后,向上流經中部“沉淀極”區段,帶有負電的焦油、水霧、粉塵等混合物,在該區段高壓電場吸引力作用下,這些帶負電的混合物被沉淀極(正極)吸捕而收集在極板上,在自身重力作用下沿極板下落,而后定期排出,經凈化后的廢氣從塔體上部出氣口逸出。
電捕焦油器工作原理:
電捕焦油器工作原理即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電,以維持足以使氣體產生電離的電場,使陰陽極之間形成電暈區。按電場理論, 正離子吸附于帶負電的電暈極,負離子吸附于帶正電的沉淀極;所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油霧滴等雜質的氣體通過該電場時,吸附了負離子和電子的雜質在電場庫倫力的作用下,移動到沉淀極后釋放出所帶電荷,并吸附于沉淀極上,從而達到凈化氣體的目的,通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時,會自動向下流趟,從電捕焦油器底部排出,凈氣體則從電捕焦油器上部離開并進入下道工序。
技術參數:
名稱 | C-9 | C12 | C-21 | C-25 | C-37 | C-49 | C-61 | C-72 | C-76 | C-97 | C-140 |
適用煤種 | 煙煤、無煙煤、焦炭 |
|
|
|
外徑 | 1280 | 1620 | 1820 | 2020 | 2420 | 2820 | 2860 | 3120 | 3300 | 3820 | 4200 |
筒體高度 | 6800 | 7400 | 8940 | 9000 | 9000 | 9000 | 9000 | 9000 | 9000 | 9000 | 9000 |
電暈極數(根) | 9 | 12 | 21 | 25 | 37 | 49 | 61 | 72 | 76 | 97 | 140 |
沉淀極數(根) | 9 | 12 | 21 | 25 | 37 | 49 | 61 | 72 | 76 | 97 | 140 |
沉淀極內徑 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
有效截面積(m²) | 0.48 | 0.6 | 1.03 | 1.2 | 1.8 | 2.1 | 2.99 | 3.53 | 3.73 | 4.76 | 6.89 |
處理能力(nm/h) | 1050-1750 | 1375-2290 | 2100-3800 | 3000-5000 | 4300-7050 | 5100-9040 | 6440-12700 | 7600-15000 | 8020-15830 | 10200-17200 | 14800-24700 |
工作溫度℃ | 80-110 |
|
|
|
工作電壓(kV) | 45-60 |
|
|
|
