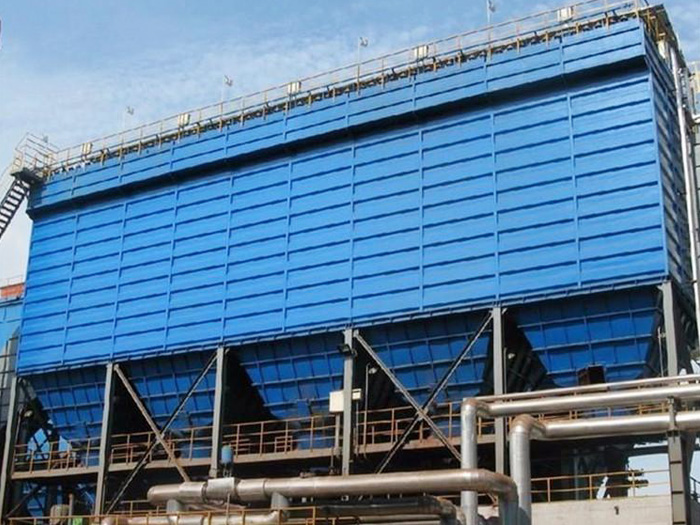

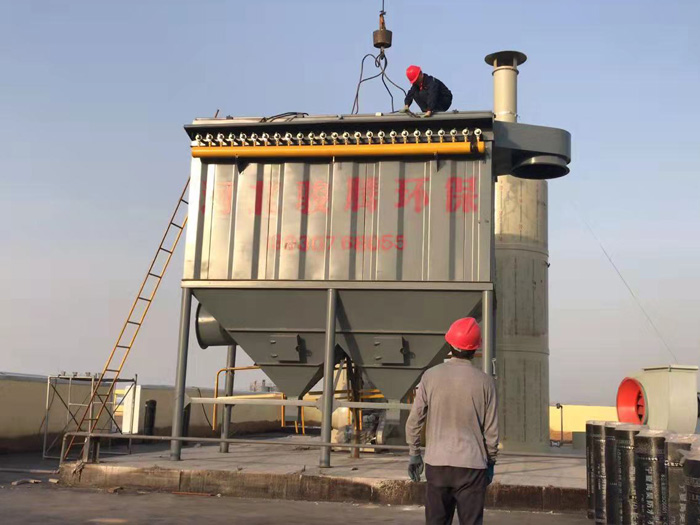

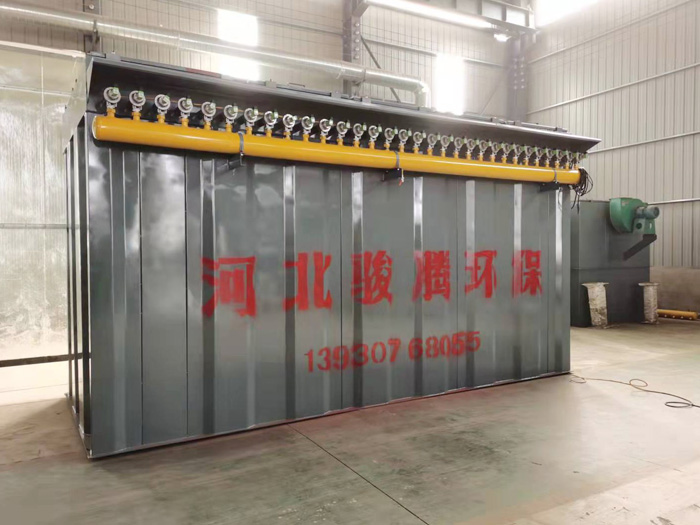

氣箱脈沖布袋除塵器是在常規短袋脈沖除塵器的基礎上發展起來的一種新型袋式除塵器。它不僅綜合了分室反吹和脈沖噴吹清灰的優點,而且加長了濾袋,充分發揮壓縮空氣噴吹清灰的作用??朔朔质曳创登寤覐姸容^低,脈沖噴吹清灰與粉塵過濾同時進行的缺點,防止了粉塵再附與失控問題,從而可提高過濾速度,節省清灰能耗和延長濾袋的壽命。除塵器的電控采用的PLC可編程控制器。
工作原理:PPC型氣箱脈沖除塵器由灰斗、上箱體、中箱體、下箱體等部分組成,上、中、下箱體為分室結構。工作時含塵氣體由進風道進入灰斗,粗塵粒直接落入灰斗底部,細塵粒隨氣流轉折向上進入中、下箱體,粉塵積附在濾袋外表面,過濾后的氣體進入上箱體至凈氣集合管——排風道,經排風機排至大氣。清灰過程是先切斷該室的凈氣出口風道,使該室的布袋處于無氣流通過狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰,切斷閥關閉時間足以在噴吹后從濾袋上剝離的粉塵沉降至灰斗,避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象,使濾袋清灰 ,并由可編程控制儀對排氣閥、脈沖閥及卸灰閥進行全自動控制。
產品特點:1、氣箱脈沖布袋除塵器采用分室停風脈沖噴吹技術,克服了常規脈沖除塵器和分室反吹除塵器的缺點,清灰,除塵,排放濃度低,漏風率小,能耗少,鋼耗少,占地面積少,運行穩定,經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰,噴吹一次可達到 清灰的目的,所以清灰周期延長,降低了清灰能耗,壓力耗量可大為降低。同時,濾袋與脈沖閥的疲勞程度也相應降低,從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機,系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈,密封性能好,牢固。延長了袋的壽命,又便于卸袋。
4、采用上部抽袋方式,換袋時抽出骨架后,臟袋投入箱體下部灰斗,由人孔處取出,了換袋操作條件。
PPC型氣箱脈沖除塵器系統設置:脈沖清灰除塵器共有五大系統
1)本體:它由上箱體、中箱體、灰斗組件、檢修門、支架等組成對于本體,我們在設計上以_不利的荷載組合進行強度設計;采用Q23板材制作。
2)收塵、過濾系統:主要由濾袋、袋籠、花板組件、進風分配系統組成。
3)噴吹清灰、卸灰系統:主要由儲氣包(含油水分離器、調壓裝置)、電磁脈沖閥、噴吹管組件和離線閥、螺旋輸送機及星型卸灰閥等組成。
4)濾袋采用φ133mm標準規格,材質采用三防針刺氈。
5)氣箱脈沖布袋除塵器采用外濾式,除塵器的濾袋利用彈簧漲圈與花板聯接,形成了干凈空氣與含塵氣體的分離。
6)在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥,通過噴吹管噴出壓縮空氣,使濾袋徑向變形抖落灰塵。
7)除塵器頂部設檢修門,用于檢修和換袋(除塵器的維、檢修、換袋工作僅需在機外可執行,不必進入除塵器內部)。
8)除塵器配置進風分配系統及濾袋固定框,地使進入除塵器的含塵氣體均勻地分布到每個濾袋,濾袋固定框的使用,地防止了清灰過程中濾袋間的碰撞和磨擦,有利于濾袋使用壽命的延長。
9)除塵器進風口配置進風口手動調節閥,它的關閉能除塵器單個倉室的 離線,實現了在除塵器正常工作狀態時對單個倉室的檢修維護。
10)除塵器配置倉壁振動裝置,能地破拱,了除塵器灰斗卸灰的順利進行。
11)除塵器控制系統采用PLC。整個除塵器控制系統采用PLC進行自動控制。除塵器電控柜采用雙層密封門結構,防塵、防小動物。
技術參數:
參數型號 | 處理風量(m3/h) | 總過濾面積(m2) | 過濾風速(m/min) | 濾袋總數(條) | 本體阻力(Pa) | 承受負壓(Pa) | 含塵濃度(g/m3) | 出口含塵濃度(mg/Nm3) | 外行尺寸 L×B×H |
PPC32-4 | 8900 | 128 | 1-1.8 | 128 |
1470-1770 |
5000 | <200 | ≤50 | 3829×2882×7559 |
PPC32-5 | 11160 | 160 | 160 | 4496×2882×8025 |
PPC32-6 | 13390 | 192 | 192 | 5163×2882×8600 |
PPC64-4 | 17800 | 256 | 256 | <1000 | 6137×2559×7590 |
PPC64-5 | 22300 | 320 | 320 | 7356×2559×7590 |
PPC64-6 | 26700 | 384 | 384 | 9119×2559×7590 |
PPC64-7 | 31200 | 448 | 448 | 10388×2559×7590 |
PPC64-8 | 35700 | 512 | 512 | 11557×2559×7590 |
PPC96-4 | 26800 | 384 | 384 | 6139×3416×8413 |
PPC96-5 | 33400 | 480 | 480 | 7356×3416×8413 |
PPC96-6 | 40100 | 576 | 576 | 9119×3416×8413 |
PPC96-7 | 46800 | 672 | 672 | 10388×3416×8413 |
PPC96-8 | 53510 | 768 | 768 | 11557×3416×8413 |
PPC96-9 | 60100 | 864 | 864 | 12776×3416×8413 |
PPC128-6 | 67300 | 768 | 768 | 8525×3810×8300 |
PPC128-9 | 100900 | 1152 | 1152 | 12827×3810×8300 |
PPC128-10 | 121000 | 1280 | 1280 | 14046×3810×8300 |
