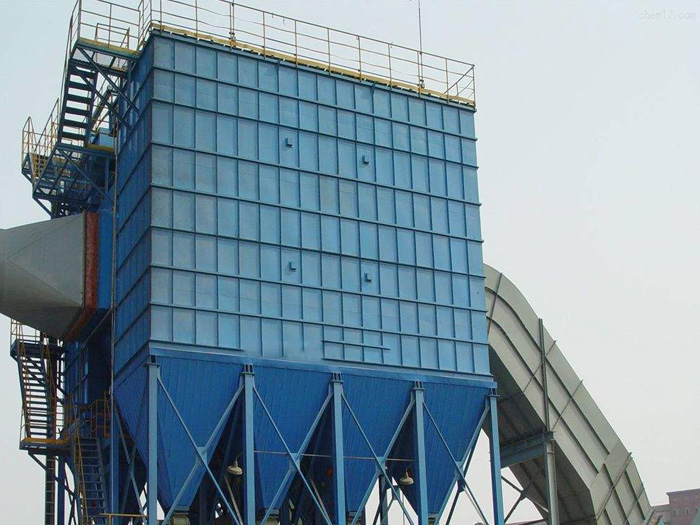

LCM-D/G型系列長袋離線脈沖收塵器是在噴吹脈沖(Jet Pulse)除塵技術的基礎上,為滿足大風量?jī)艋枰鴮iT研制的具有高新水平的脈沖袋式除塵器,不但具有噴吹脈沖除塵器的清灰能力強、除塵效率高、排放濃度低等特點,還具有穩定可靠、耗氣量低、占地面積小的特點,特別適合處理大風量的煙氣。長袋離線脈沖除塵器的離線脈沖噴吹技術,克服了粉塵“再吸附”現象,提高了清灰效果,降低設備阻力達到長濾袋(為傳統的2~3倍)大型化的目的??蓪?shí)現不停機檢修,在系統正常運行的條件下進行檢修或換袋。
應用范圍:
應用于冶金、建材、電力、化工、炭黑、瀝青混凝土攪拌、鍋爐等行業的粉塵治理和物料回收。
LCM-D/G型系列長袋離線脈沖收塵器型號規格標記示例說明:
L——布袋除塵器標準命名字母
C——長袋
M——脈沖
D——低壓型
G——高壓型
11000——過濾面積11000㎡
LCM-D/G型系列長袋離線脈沖收塵器構造特點:
1、長袋離線脈沖除塵器主要由箱體、灰斗、進風均流管、出口風管、支架、濾袋及噴吹裝置、卸灰裝置等組成。它采用薄板型提升閥實現離線三狀態,清灰技術高新、工作可靠。
2、設計合理的進風均流管和灰斗導流技術解決了一般布袋除塵器常產生的各分室氣流不均勻的現象。
3、長袋低壓脈沖袋式除塵器袋究結構按不同工況有多種結構形式(八角形、圓形等)。 換濾袋快捷簡單。
4、除塵器濾袋上端采用彈簧脹圈形式,密封好;維修 換布袋籠標準長度為6m,還可根據需要增長1-2m。
5、長袋離線脈沖除塵器電磁脈沖閥易損件膜片的使用壽命大于100萬次。除塵器控制可采用程控器,具有差壓、定時、手動三種控制方式,對除塵器離線網、脈沖閥、卸灰間等實現全面系統控制。
工作原理:
含塵空氣從長袋低壓脈沖袋式除塵器的進風均流管進入各分室灰斗并在灰斗導流裝置的導流下,大顆粒的粉塵被分離直接落入灰斗,而較細粉塵吸附在濾袋的外表面上,干凈氣體透過濾袋進入上箱體,并經各離線閥和排風管排入大氣。隨著過濾的進行,濾袋上的粉塵越積越多,當設備阻力達到限定的阻力值時,由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉一室離線閥后,按設定程序打開電控脈沖閥,進行停風噴吹,使濾袋內壓力驟增,將濾袋上的粉塵抖落至灰斗中,由排灰機構排出。外形尺寸根據處理含塵氣體的多少,除塵器濾袋室分為單列布置和雙列布置兩種。
技術參數:
型號規格 | 濾袋長度 | 濾袋數
(條) | 分室數
(個) | 過 濾 面積
(m2) | 過濾風速
( m/min) | 處理風量
(m3/h) | 設備阻力
(KPa) | 除塵
效率
(%) | 設備
重量
(kg) |
LCPM64-4-2000
LCPM64-4-2700 | 2000
2700 | 64 | 4 | 48
64 | 1-3 | 2880-8640
3840-11520 | 0.6-1.2 | ≥ 99.5 | 2895
3050 |
LCPM96-6-2000
LCPM96-6-2700 | 2000
2700 | 96 | 6 | 72
96 | 4320-12960
5760-17280 | 4258
4580 |
LCPM128-8-2000
LCPM128-8-2700 | 2000
2700 | 128 | 8 | 96
128 | 5760-17280
7680-23040 | 4920
5380 |
LCPM160-10-2000
LCPM160-10-2700 | 2000
2700 | 160 | 10 | 120.5
160 | 7200-21600
9600-28800 | 6270
6680 |
LCPM192-12-2000
LCPM192-12-2700 | 2000
2700 | 192 | 12 | 144
192 | 8640-25920
11520-34560 | 7370
7890 |
LCPM224-14-2000
LCPM224-14-2700 | 2000
2700 | 224 | 14 | 168.5
224 | 10080-30240
13440-40320 | 8550
9280 |
LCPM256-16-2000
LCPM256-16-2700 | 2000
2700 | 256 | 16 | 192
256 | 11520-34560
15360-46080 | 9800
10760 |
LCPM320-20-2000
LCPM320-20-2700 | 2000
2700 | 320 | 20 | 240
320 | 14400-43200
19200-57600 | 12400
13600 |
LCPM384-24-2000
LCPM384-24-2700 | 2000
2700 | 384 | 24 | 288
384 | 17280-5184
23040-69120 | 15100
15900 |
LCPM448-28-2000
LCPM448-28-2700 | 2000
2700 | 448 | 28 | 336
448 | 20160-60480
26880-80640 | 17100
18500 |
LCPM512-32-2000
LCPM512-32-2700 | 2000
2700 | 512 | 32 | 384
512 | 23040-6912
30720-93160 | 19200
21050 |
