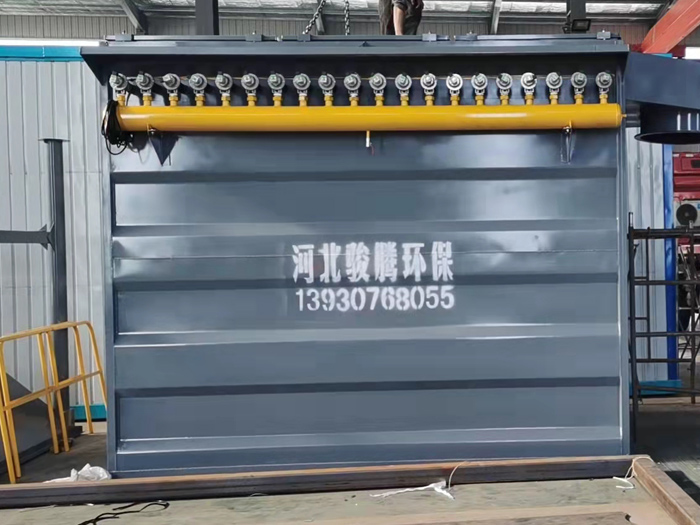

生物質鍋爐布袋除塵器主體結構由上箱體,中箱體、灰斗、卸灰系統、噴吹系統和控制系統等幾大部分組成。并配有基礎支柱、爬梯、欄桿、檢修門。采用下進氣結構,鍋爐布袋除塵器工作時,含塵煙氣由鍋爐出口,進入旋風除塵器,旋風除塵器對大的火星顆粒進行處理,經旋風除塵器處理后的氣體再進入火星捕集器,火星捕集器專門捕捉生物質鍋爐煙氣中的火星顆粒,達到無火星進入布袋除塵器,消除布袋除塵器燒布袋的風險。火星捕集器處理后的生物質鍋爐煙氣由火星捕集器出風口,進入布袋除塵器的進風口,進入布袋除塵器的煙氣隨氣流上升經濾袋過濾后,塵粒被阻留在濾袋外側,凈化后的氣體由濾袋內部進入上箱體,再通過出風口經風管、風機、煙囪排入大氣。落入灰斗中的粉塵由卸料器排出。
生物質鍋爐布袋除塵器工藝選擇:
1.針對生物質燃燒鍋爐產生的粉塵中含有碳黑等粘滯性成分,易造成黏袋,設備噴粉系統,安放在旋風分離器與布袋除塵器之間煙道上。
2.粉塵微細,且易夾帶未充分燃燒的細小塊狀物和碳化物,易產生二次燃燒。在布袋除塵器前設置旋風除塵器,作為燃燒沉降室。
3.袋式除塵器前因設備噴粉系統,可以將未被旋風除塵器除去的小顆粒粉塵進行包裹,利于清灰,避免彌漫現象的發生。
工藝流程:
生物質鍋爐 → 旋風除塵器 → 布袋除塵器 → 風機 → 煙囪
清灰效果:
1.結構描述:內部分室隔板通過滿焊的方式把大除塵器分隔成6個或更多個獨立小除塵器,其有獨立的進風口、上箱體、灰斗、出灰機、過濾袋,噴吹管、出風口。
2.清灰機制:當1室進行清灰時,1室的進風和出風的閥門同時關閉,在一行一行的噴吹清灰,清灰完畢后進出風閥門同時開啟。
設備省電:設備阻力比同類產品阻力低,引風機頻率可以低很多,為用戶節約用電。
粉塵低排放:
低阻低過濾風速配上濾袋可以達到5mg/m3-10mg/m3以內,使用戶輕松達到當?shù)嘏欧艠?biāo)準,不為環保不達標而煩心
生物質鍋爐布袋除塵器制作時,要充分考慮廠家工況環境狀況,合理選擇鍋爐布袋除塵器的過濾風速,在規劃時考慮布袋除塵器的過濾風速不要高于0.8m/h,原因是生物質鍋爐的煙塵是比較輕的,若配置過濾風速過高勢必會造成布袋除塵器清灰困難重重,也會造成除塵布袋糊袋和鍋爐不起火。另外較好將該生物質鍋爐布袋除塵器規劃成離線清灰方法,這會有利于布袋除 塵器清灰性,而達到理想的收塵效果。
